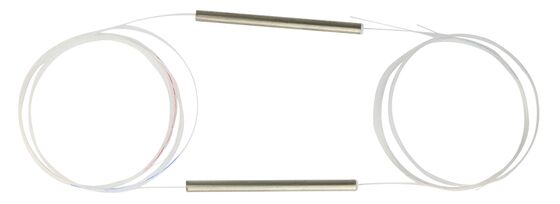

φ3,2x30mm, φ3,2x35mm Polarisationserhaltender TAP-Isolator in Minigröße
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Wellenlänge (Ac) | 1064-1310-1550 nm | Betriebswellenlängenbereich | ±15 |
|---|---|---|---|
| Maximale optische Leistung (CW) | 300 mW | Max.Einsatzverlust | 50 |
| Typ Reflexion Isolation bei 23℃ (P3 bis P1 und P2) | 35 | Mindestisolation 23℃ (P3 zu P1 und P2) | 28/45 |
Produkt-Beschreibung

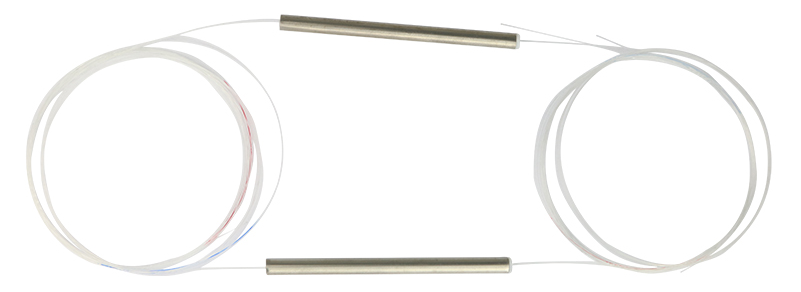

φ3.2x30mm, φ3.2x35mm Kleingröße Polarisierungs-TAP-Isolator zur Aufrechterhaltung
Beschreibung:

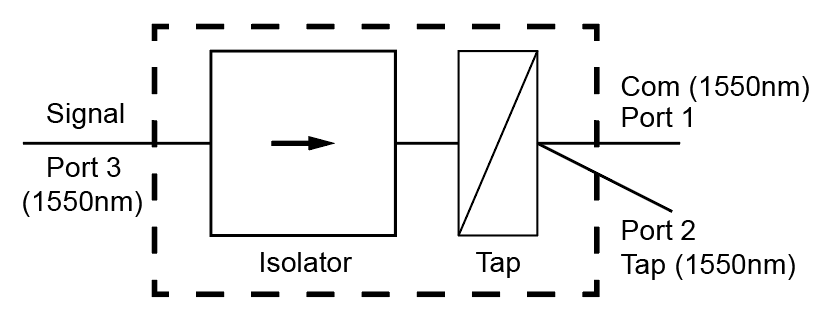

Tap Coupler + Isolator Hybrid Kombination ist eine Kombination aus einem Tap Coupler und einem Isolator in einem kompakten Paket.Dieses Produkt hat einen extrem geringen EinsetzverlustDieses Produkt bietet eine integrierte Lösung für die Verstärkeranwendung, indem es mehr Funktionen in einem sehr kompakten Paket kombiniert.
Eigenschaft:
- Niedriger Einsatzverlust
- Hohe Renditeverluste
- Hohe Aussterbungsrate
- Hohe Stabilität und Zuverlässigkeit
Anwendung:
- Verstärker mit optischer Faser
- Kompakte Glasfasersysteme
- Glasfaserlaser
- Glasfasersensor
Spezifikation:
| Parameter | Einheit | Wert | ||||
| Zentrale Wellenlänge | m | 1550, 1310 | 1064 | |||
| Betriebswellenlängenbereich | m | ±15 | ||||
| Mono-Stäbe | Einzigartig | Zweifach | Einzigartig | Zweifach | ||
| Maximaler zusätzlicher Verlust | dB | 1.0 | 1.2 | 2.2 | 3.5 | |
| Spaltungsverhältnis | % | 1±0,2%, 5±1%, 50±2% | ||||
| Spitzen Isolation | dB | 40 | 52 | 40 | 52 | |
| Mindestisolierung 23°C | dB | 28 | 45 | 28 | 45 | |
| Mindestverlustquote 23°C | dB | 20 | ||||
| Minimaler Ertragsverlust | dB | 50 | ||||
| Höchstleistung (CW) | mW | 300 | ||||
| Maximale Zuglast | N | 5 | ||||
| Art der Faser | PM-Pandafasern | |||||
| Abmessungen der Verpackung | Beide Achsen arbeiten | mm | φ3,2 x 30 | |||
| Schnelle Achse blockiert | mm | φ3,2 x 35 | ||||
| Betriebstemperatur | °C | 0 ~ + 70 | ||||
| Lagertemperatur | °C | -40 ~ +85 | ||||
*Die obigen Spezifikationen beziehen sich auf Geräte ohne Steckverbinder.
* Bei Geräten mit Steckverbindern beträgt die Leistungsübertragung 1 Watt, die IL 0,3 dB höher, die RL 5 dB niedriger und die ER 2 dB niedriger.
* Die PM-Faser und der Steckschlüssel sind an der langsamen Achse ausgerichtet.
Packungsgrößen:
Bestellinformationen:
Hybride PM-Tap + ISO,
Wellenlänge, Stufe, Split-Ratio, Arbeitsachse, Packungsdimension,
Art der Faser, Durchmesser des Schweinschwanzes,LEinheitlich, Steckverbinder, Stromversorgung
Beispiel:
Hybride PM-Tap + ISO,
1064nm, Einzelstadium, 30/70, schnelle Achse blockiert, langsame Achse arbeitet, φ3.2x35mm,
PM1064-XP, 0,25 mm, 1 m, N/C, 200 mW
