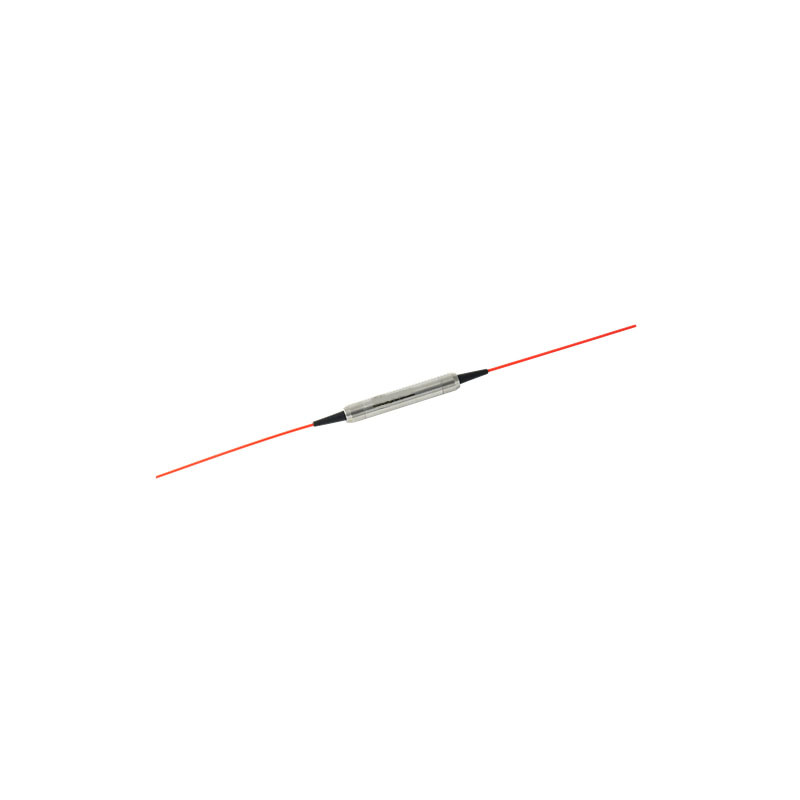

1060-2050 nm Isolatorpolarisierungsstrahlkombinator Splitter
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Wellenlänge (Ac) | 1064–2050 nm | Betriebswellenlängenbereich | λc ± 20 |
|---|---|---|---|
| Maximale optische Leistung (CW) | 300 mW | Max.Einsatzverlust | 50 |
| Typ Reflexion Isolation bei 23℃ (P3 bis P1 und P2) | 35 | Mindestisolation 23℃ (P3 zu P1 und P2) | 18.28.25 |
Produkt-Beschreibung

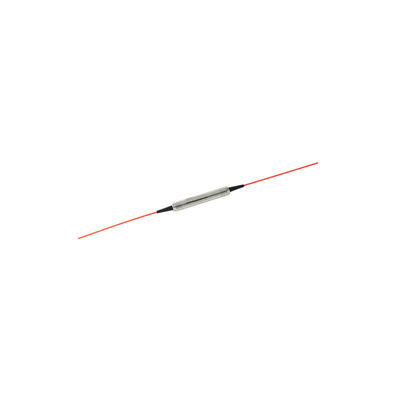

1060-2050 nm Isolatorpolarisierungsstrahlkombinator Splitter
Beschreibung:
Der Isolator & Polarization Beam Combiner/Splitter kann entweder als Polarisierungsstrahlkombinator verwendet werden, um Lichtstrahlen von zwei PM-Eingangsfasern zu einer einzigen Ausgangsfaser zu kombinieren,oder als Polarisationsstrahlspalter, um Licht von einer Eingangsfaser in zwei Ausgangsfasern orthogonaler Polarisationszustände zu spalten.
Wir bieten eine große Auswahl an hybriden ISO+PBS/C Geräten. Diese Geräte können Leistungen von 300mW bis 10W oder andere auf Anfrage bewältigen.und haben eine Wellenlänge von 1064 nm bis 2050 nm.
Wenn Sie keinen Standard-Polarisierungsstrahl-Kombinator/Splitter sehen, der Ihren Bedürfnissen entspricht,Wir freuen uns über die Gelegenheit, Ihre gewünschten Spezifikationen zu überprüfen und zitieren Sie eine maßgeschneiderte Polarisationsstrahl Combiner / Splitter- Anfragen nach kundenspezifischen Faser-Pigtails, unterschiedlichen Wellenlängen und Handling-Leistung oder anderen spezifischen Bedürfnissen werden schnell beantwortet.
Eigenschaft:
- Niedriger Einsatzverlust
- Hohe Renditeverluste
- Hohe Aussterbungsrate
- Hohe Stabilität und Zuverlässigkeit
Anwendung:
- Erbium- und Ramanfaserverstärker
- Optische Faserempfindung
- Kohärentes Telekommunikationssystem
- Polarisierungsmodus-Dispersionskompensator
Spezifikation:
| Parameter | Einheit | Wert | |||||
| Rang | Einstufige | Doppelstadium | |||||
| Zentrale Wellenlänge | m | 2000 | 1550,1310 | 1064 | 2000 | 1550,1310 | |
| Betriebswellenlängenbereich | m | ± 20 | ± 20 | ± 5 | ± 20 | ± 20 | |
|
Typreflexion Isolierung @23°C (P3 bis P1& P2) |
dB | 35 | 35 | 35 | 51 | 51 | |
| Mindestisolierung 23°C (P3 bis P1& P2) | dB | 18 | 28 | 25 | 30 | 45 | |
| Typischer Einsatzverlust23°C | dB | 0.6 | 0.5 | 1.8 | 0.7 | 0.6 | |
| Höchstverlust bei Einfügung bei 23°C | dB | 1.2 | 0.7 | 2.1 | 1.3 | 0.8 | |
| Mindestverlustquote @ 23°C | dB | 18 | 22 | 22 | 18 | 22 | |
| Richtlinie | dB | 50 | |||||
| Minimaler Ertragsverlust | dB | 50 | |||||
| Maximale optische Leistung (CW) | mW | 300 | |||||
| Maximale Zuglast | N | 5 | |||||
| Art der Faser | P1 und P2 | PM-Pandafasern | |||||
| P3 | PM-Panda-Faser, SMF-28E oder Hi1060 | ||||||
| Betriebstemperatur | °C | -5 ~ +70 | |||||
| Lagertemperatur | °C | -40 ~ +85 | |||||
*Die obigen Spezifikationen beziehen sich auf Geräte ohne Steckverbinder.
* Bei Geräten mit Steckverbindern beträgt die Leistungsübertragung 1 Watt, die IL 0,3 dB höher, die RL 5 dB niedriger und die ER 2 dB niedriger.
* Die PM-Faser und der Steckschlüssel sind an der langsamen Achse ausgerichtet
Packungsgrößen:
Bestellinformationen:
Hybride ISO+PBS/C,
Wellenlänge, Stufe, Paketdimension,
Fasertyp (Port 3), Schwanzdurchmesser,LEinheitlich, Steckverbinder, Stromversorgung
Beispiel:
Hybride ISO+PBS/C,
1550 nm, Einzelstufe, φ5,5 x 35 mm,
PM-Faser für Port 3 und langsame Achse, ausgerichtet auf Port 1, 0,25 mm, 1 m, N/C, 1 W
