450～2400m SM MM PM Glasfaser-Reflektoren
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Wellenlänge (NM) | 350 ~ 5000nm | Anschlusstyp | FC/APC FC/UPC |
|---|---|---|---|
| IL | <0> | Maximale optische Leistung | 500 mw |
| Fasertyp | Singlemode, polarisationserhaltende, photonische Kristallfaser, etc. | Maximale Lichtleistung (MW) | 300 |
| Numerische Apertur na | 0.12 |
Produkt-Beschreibung
350~5000nm Faserendflächen-Kollimator/Koppler
Faser-Bragg-Gitter-Reflektoren sind so konstruiert, dass sie Licht, das über Verbinder eintritt, zurück durch die Faser reflektieren. Diese Komponenten können verwendet werden, um Faserinterferometer zu erstellen oder Faserlaser mit geringer Leistung zu bauen. Sie eignen sich besonders gut für die genaue Messung von Rückreflexionsspezifikationen in Sendern, Verstärkern und anderen optischen Geräten.

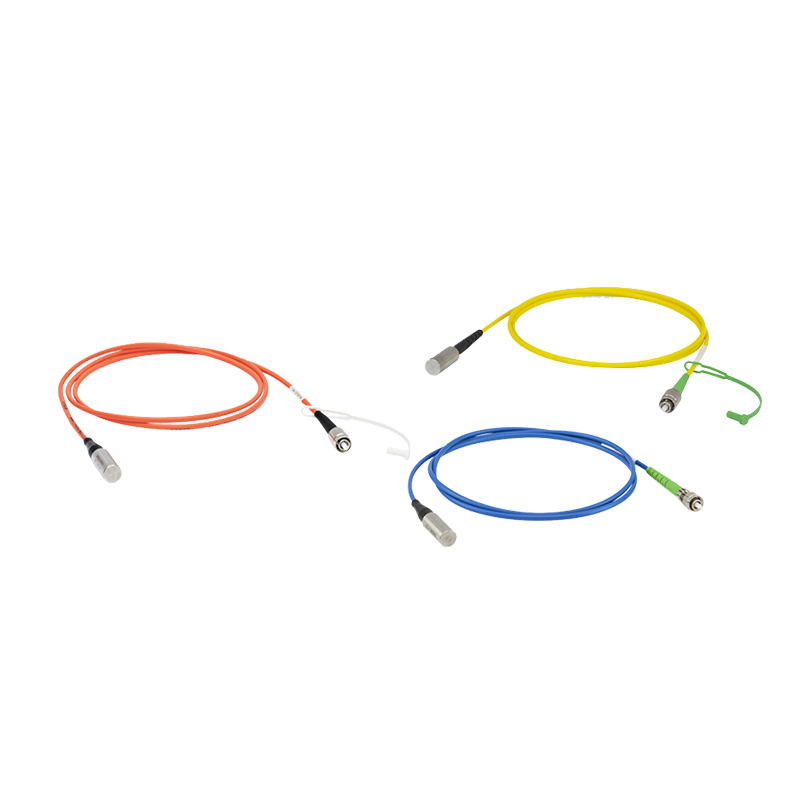

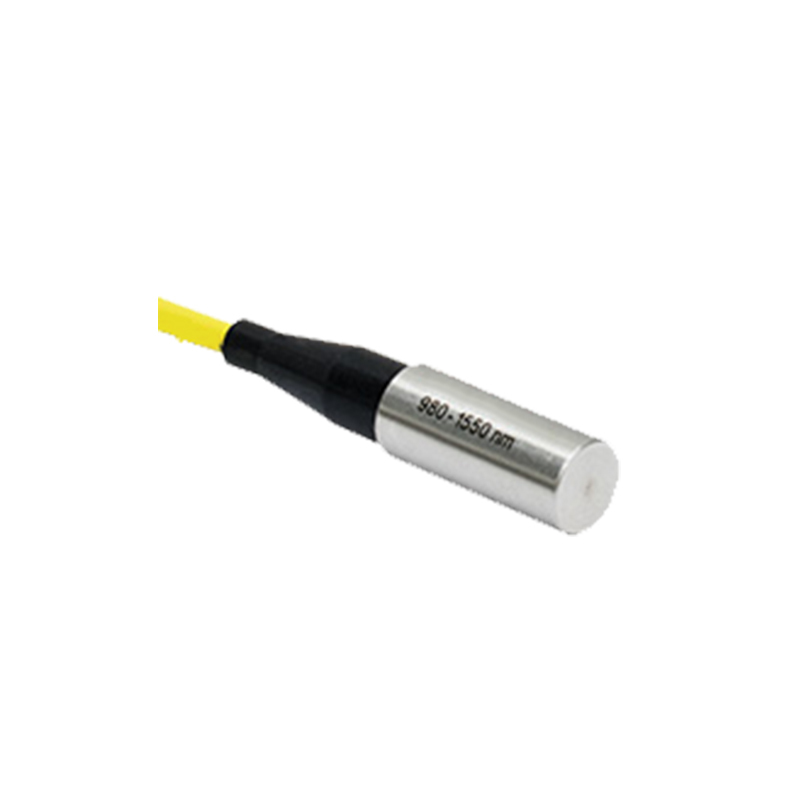

Unsere Faser-Returner sind in Varianten für Singlemode (SM), Polarisationserhaltend (PM) und Multimode (MM) erhältlich. Die Faserferrule verfügt über eine schützende, silberbeschichtete Schicht, die eine durchschnittliche Reflektivität von ≥97,5 % über den Bereich von 450 nm bis zur maximalen Wellenlänge liefert. Eingeschlossen in einem φ9,8 mm (0,39 Zoll) Edelstahlgehäuse, ist das Ende der Ferrule entweder mit einem 2,0 mm schmalen Stiftverbinder (FC/PC, kompatibel mit SM/PM/MM-Fasern) oder einem FC/APC-Verbinder (kompatibel mit SM/PM-Fasern) verbunden. Bei PM-Fasern ist der schmale Stift präzise auf die langsame Achse der Faser ausgerichtet. Jedes Jumperkabel enthält eine Schutzkappe, um zu verhindern, dass Staub oder Verunreinigungen am Ende der Ferrule haften bleiben.
Merkmal:
- SM-, PM- oder MM-Faserreflektoren
- Eine Silberschicht mit einer Schutzschicht an einem Ende
- Von 450 nm bis zur oberen Grenze der Faserwellenlänge, Ravg ≥ 97,5 %
- Erhältlich in Versionen mit 2,0 mm schmalem Schlüssel FC/PC oder FC/APC
- Geeignet für Laser mit einer maximalen Leistung von 300 mW
- Ein Draht mit einer Länge von einem Meter
Anwendung:
- Glasfaserinterferometer
- Faserverstärker
- Einstellbarer Reflektor
Spezifikation:
| Projekt | Metrisch | |||
| Art der optischen Faser | SM600 | 780HP | SM980-5.8-125 | SMF-28 Ultra |
| Wellenlängenbereich (nm) | 630～780 | 780～970 | 980～1550 | 1260～1625 |
| Modulationsfelddurchmesser MFD (μm) | 3.6～5.3@633nm | 5.0±0.5@850nm | 5.3～6.4@980nm |
9.2±0.4@1310nm 10.4±0.5@1550nm |
| Einfügedämpfung Typ. (dB) | 4 | 3 | 2 | 0.6 |
| Manteldurchmesser (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±0.7 |
| Beschichtungsdurchmesser (μm) | 245±15 | 245±15 | 245±15 | 242±5 |
| Numerische Apertur NA | 0.10～0.14 | 0.13 | 0.13～0.15 | 0.14 |
| Art des Verbinders | FC/PC oder FC/APC | |||
| Maximale Lichtleistung (mW) | 300 | |||
| Faserlänge (m) | 1 | |||
Polarisationserhaltende optische Faser
| Projekt | Metrisch | |||
| Art der optischen Faser | PM630-HP | PM780-HP | PM980-XP | PM1550-XP |
| Wellenlängenbereich (nm) | 620～850 | 770～1100 | 970～1550 | 1440～1625 |
| Modulationsfelddurchmesser MFD (μm) | 4.5±0.5@630nm | 5.3±1.0@850nm | 6.6±0.5@980nm | 10.1±0.4@1550nm |
| Einfügedämpfung Max. (dB) | 2.4 | 2.0 | 1.4 | 1.0 |
| Minimales Lichtextinktionsverhältnis (dB) | 18 | 18 | 22 | 22 |
| Manteldurchmesser (μm) | 125±2 | 125±2 | 125±1 | 125±2 |
| Beschichtungsdurchmesser (μm) | 245±15 | |||
| Numerische Apertur NA | 0.12 | |||
| Art des Verbinders | FC/PC oder FC/APC | |||
| Maximale Lichtleistung (mW) | 300 | |||
Multimode-Faser
| Projekt | Metrisch |
| Art der optischen Faser | FG105LCA |
| Wellenlängenbereich (nm) | 400～2400 |
| Faserdurchmesser (μm) | 105+1/-3 |
| Manteldurchmesser (μm) | 125+1/-2 |
| Beschichtungsdurchmesser (μm) | 250±10 |
| Numerische Apertur NA | 0.22±0.02 |
| Art des Verbinders | FC/PC |
| Maximale Lichtleistung (mW) | 300 |
| Faserlänge (m) | 1 |
