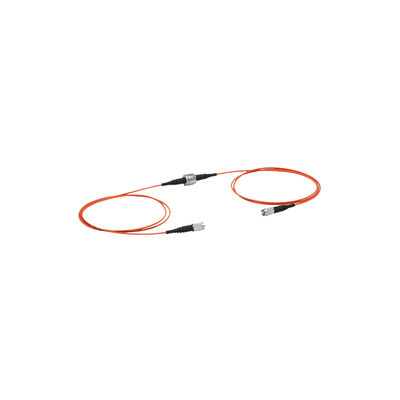

400 nm ∼ 2200 nm Multimode Glasfaser-Rotations-Gelenk-Pflasterkabel FC PC-Anschluss
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Garantie | 1 Jahr | Haltbarkeit | Hoch |
|---|---|---|---|
| Fasertyp | φ200 ± 5 | Glasfaserverbindungspolnisch | UPC/UPC |
| Faseranschlusstyp | FC, SMA | Rohrtyp | 3.0mm (0,9mm, 6,0mm Optional) |
| Einfügungsverlust | ≤ 0,3 dB | Renditeverlust | ≥35 dB |
| Numerische Apertur na | 0,39 | Wellenlängenabdeckung （nm） | 400 ～ 2200 |
Produkt-Beschreibung
Spezifikationen

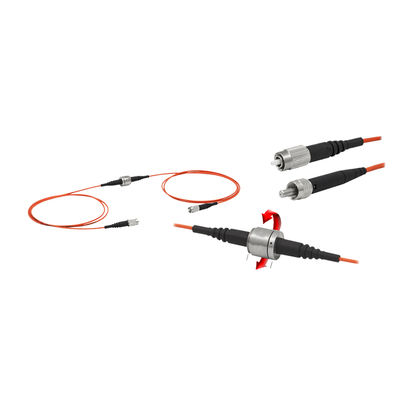

Der MM-Faser-Rotationsgelenksprung ist eine Komplettlösung für Experimente, bei denen sich drehende optische Steckverbinder benötigen.Die eingebaute Drehverbindung ermöglicht es optischen Kabeln, die mit dem rotierenden Abschnitt verbunden sind, frei zu drehen, während andere Kabel stationär bleiben, wodurch das Schadensrisiko bei Versuchen erheblich verringert wird.die Linse-freie Konstruktion erzielt einen geringeren Einsatzverlust und minimiert RotationsübertragungsvariationenDiese präzise konstruierten Drehverbindungen verfügen über versiegelte Lager für eine reibungslose Drehung, die eine lange Lebensdauer und eine geringe Signalintensität während des Betriebs gewährleistet.Die Springer verwenden φ200μm oder φ400μm Faserkernen mit einer numerischen Öffnung (NA) von 0.39Jede Einheit enthält zwei Schutzdeckel, um zu verhindern, daß Staub und Verunreinigungen in das Ferruleende gelangen.
Eigenschaften

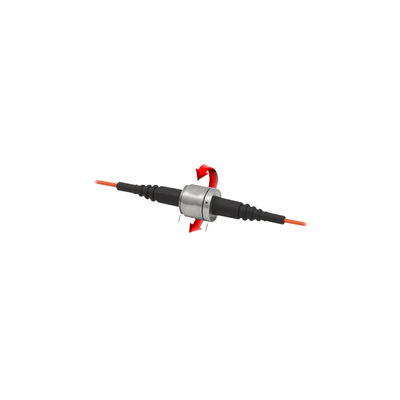

Die scharnierte Drehverbindung verhindert Schäden an der Glasfaser während der Torsion
Die Rotation ist extrem glatt.
Parameter
| Projekt | Metrische | ||
| Modell | RJPF2 | RJPF4 | RJPS4 |

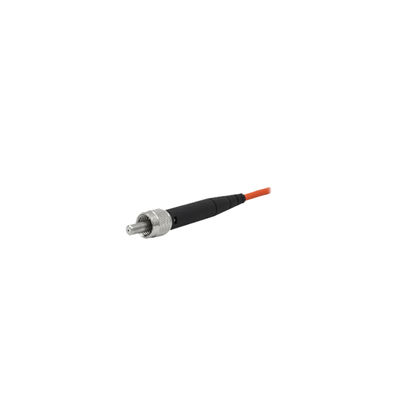

| Typ des Steckers | FC/PC | SMA | |
| Durchmesser der Faser (μm) | φ200±5 | φ400±8 | |
| Durchmesser der Verkleidung (μm) | φ225±5 | φ425±10 | |
| Durchmesser der Beschichtung (μm) | φ500±30 | φ730±30 | |
| Maximaler Versatz des Faserkerns (μm) | 5 | 7 | |
| Kurzer/länger Biegeradius (mm) | 21/42 | 43/86 | |
| numerische Blende NA | 0.39 | ||
| Wellenlängen-Abdeckung (nm) | 400 ¢ 2200 | ||
| Länge der Schwanzfaser | Jede Seite ist 1 m | ||
| Umfang der Verkapselung (mm) | φ2 | ||
| Verlust beim Einsetzen des Drehkopfes (dB) | < 2,0 ((Übertragungsquote> 63%) | ||
| Abweichung des Verlustes beim Einfügen des Drehprozesses (dB) | ±0,4 (Übertragungsrate ±8%) | ||
| Startdrehmoment (N·m) | < 0,01 (typischer Wert < 150 μN·m) | ||
| Maximale Drehzahlen pro Minute. | 10000 | ||
| Lebenszyklus (Milliarden Umdrehungen) | 2 ¢ 4 | ||
| Betriebstemperatur (°C) | < 50 | ||
Anwendungen:
Gebäudeverbindungen (Lan des Campus)
Anschlüsse in optischen Verteilerkästen und Endkästen
Trunk-Linien direkt zum Telekommunikationsschrank
Kreuzverbindung im Außenschrank
Vertriebsverbindung im Zentralamt ODF / MDF
Glasfaser-Patch-Panels in Kommunikationsschränken
Verbindungen zwischen elektronischen Internetgeräten (SFP-Modul, Switch, OLT, ONU usw.), optischen Kabelfernsehgeräten (Sender, EDFA, Knoten usw.) und Glasfaser-Patch-Panels
