PPLN-Wellenleiter periodisch gepoltes Lithiumniobat 1064 nm/532 nm
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Leitermaterial | Kupfer | Schirmung | Nicht abgeschirmt |
|---|---|---|---|
| Anwendung | Vernetzung | Vereinbarkeit | Kategorie 5e, Kategorie 6, Kategorie 6a |
| Kündigung | TIA/EIA-568B | Häufigkeit | 250 MHz |
| Typ | Patchkabel | Isoliermaterial | PVC |
| Jackenmaterial | PVC | Menge | 15 |
| Connector Type | RJ45 | Abmessung | 24 AWG |
| Länge | 6 Zoll. |
Produkt-Beschreibung

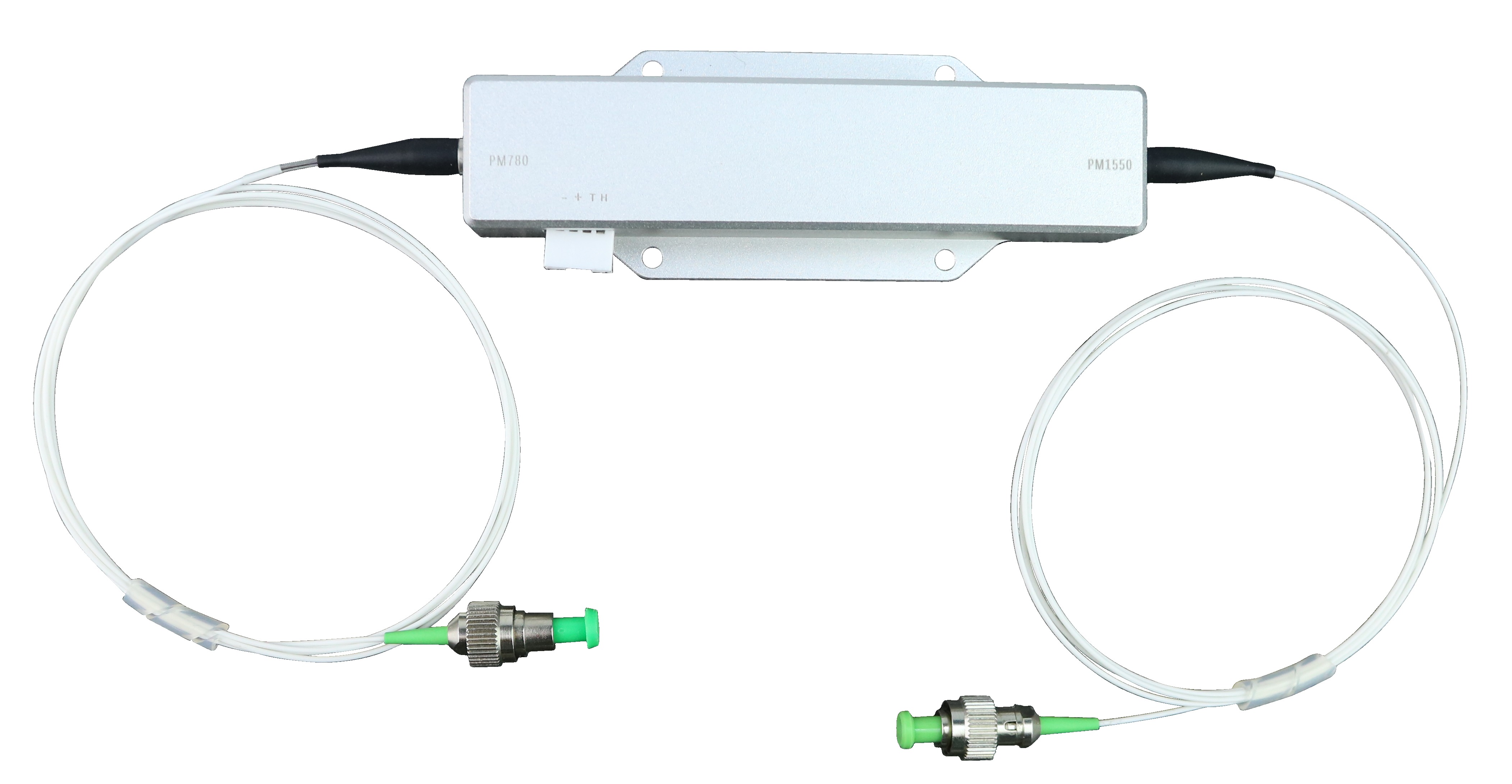

PPLN-Wellenleiter, periodisch gepoltes Lithiumniobat 1064nm/532nm
PPLN-Mischer integrieren PPLN-Chips in einem praktischen, kompakten, robusten und kostengünstigen, verpackten Format. Durch das gut verpackte Format und die praktischen Ein-/Ausgangs-Laserkopplungsschnittstellen unterstützen wir Sie bei Ihren Engineering-/Produktionsbemühungen für Ihre Full-Spectrum-Lasererzeugung, -sensorik und -anwendungen.
Merkmale:
Ø Hocheffizienter Frequenzwandler
Ø Hochleistung, kompakt & robust
Ø Faseranbindung
Ø Ausgangswellenlängenbereich von 350 nm bis 5,2 um
Ø SHG-Mischkonfiguration
Anwendung:
*Quantenoptik*
* Laser
*OPO, THz & Spektroskopie
| Spezifikationen | PPLN-1560/780- 1×1 |
| Typ | SHG (Second Harmonic Generation - Zweite Harmonische Erzeugung) |
| Phasenanpassung | Typ0 |
| Eingangswellenlänge (nm) | 1064 |
| Ausgangswellenlänge (nm) | 532 |
| Eingangsfaser | PM980 |
| Ausgangsfaser | PM460 |
| Anschlusstyp | FC/APC (1W) |
| Pumpbedingung | CW |
| Ausgangsleistung | ≥150mW |
Vorsichtshinweise
| Artikel | PPLN-1560/780- 1×1 |
| Vorsichtsmaßnahmen |
1. Zerlegen Sie das Mischergehäuse nicht. 2. Erhöhen Sie die Betriebstemperatur nicht über 80 °C. 3. Reinigen Sie den Stecker vor dem Zusammenfügen. |
| Vorsichtshinweise |
1. Eine abrupte Erhöhung der Eingangsleistung bei falscher Phasenanpassungstemperatur (PMT) beschädigt den Mischer sofort, was die Garantie verletzt. 2. Betreiben Sie den Mischer bitte bei geringer Leistung (≤50mW), um die optimierte PMT und SHG-Leistung zu ermitteln. Erhöhen Sie dann die Eingangsleistung schrittweise bei der optimalen Einstellung. |
Abmessungen des Gehäuses
| Artikel | Spezifikationen |
| Abmessungen | 28x20x8mm |
| Faserlänge | ≥0,5m |
Elektrik
| Artikel | Spezifikationen |
| Elektrischer Anschluss | Molex 4P |
| TEC | 4,4V, 4,4A Max. |
| NTC-Thermistorwiderstand | 10kΩ |
Pinbelegung
| Pin-Nr. | Funktionalität | 4-Pin-Layout |
| 1 | TEC+ | |
| 2 | NTC | |
| 3 | NTC | |
| 4 | TEC- |
