Faser-Arrays für die High-End-Chip-Herstellung Doppelummantelte 2D-Arrays mit PM-Faser
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Substratmaterial | Quarz, BF33 und andere | Fiber Spacing(um) | 127 oder 250 oder kundenspezifisch |
|---|---|---|---|
| Positionstoleranz des Faserkerns | ≤ 10,oder angepasst | Polsternwinkel ((°) | 0°~45°,oder individuell angepasst |
| Art der Faser | SM, PM | Anzahl der Kanäle | Bis zu 128 Kanäle oder kundenspezifisch |
Produkt-Beschreibung

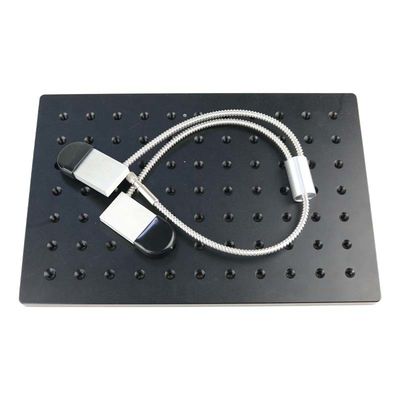

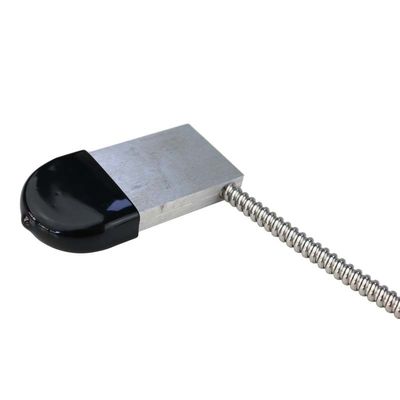

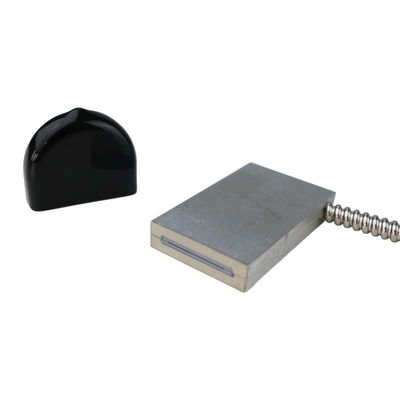

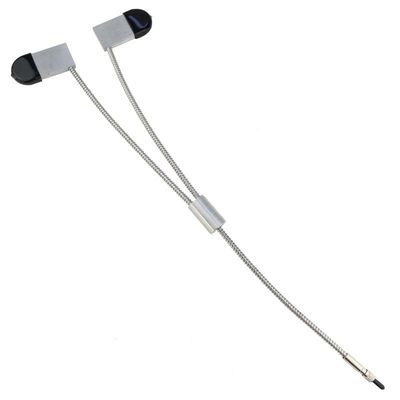

Faser-Arrays für die High-End-Chipherstellung Doppelmantel-2D-Arrays mit PM-Faser
Aufgrund der Verwendung von High-End-Chipherstellungstechnologie sind die Faser-Array-Produkte unseres Unternehmens nicht durch die Dicke und Anordnungsform der Faser begrenzt. Die dünnste Faser kann 25 um erreichen. Die Anordnungsform kann die traditionelle gerade Linie sein; sie kann auch quadratisch, kreisförmig sein; sie kann sogar parabolisch, M-förmig und zufällig sein. Die Produkte umfassen eindimensionale lineare Arrays, zweidimensionale Oberflächenarrays und dreidimensionale sphärische Faserarrays.
Die Produkte können unter rauen Bedingungen wie hohem Druck, Hochvakuum, hoher Temperatur und extrem niedriger Temperatur eingesetzt werden. Sie haben eine gute Umweltverträglichkeit und werden häufig in den Bereichen Kommunikation, Messung, Bildgebung, Druck, Schweißen und anderen Bereichen eingesetzt.
Merkmal:
- Fasertyp (Größe, Material angeben): 40/48/55, Quarz
- NA:0.22
- Einzelfaserdämpfung:≦1 dB/m
- Anzahl der Fasern:271
- Gerätelänge: 3 m (Split-Strahl-Länge 0,5 m)
- Anordnung: Hexagonales dichtes Stapel-Array
- Tastverhältnis:52%
- Split-Strategie:1:7
- Geschlossener Endanschluss: Standard SMA905
- Split-End-Anschluss: Standard SMA905
- Größe der geschlossenen Endfläche: sechseckig mit einer Seitenlänge von 0,459 mm
- Abmessungen der Split-Bündel-Endfläche: 6 Stk. φ0,385; 1 Stk. φ0,05
- Kanal-Ausbeute:≥99%
- Ausbeute der Kanäle innerhalb von 4 Kreisen des Zentrums: 100%
Anwendung:
*Silizium-Photonik-Bereich
*PIC-Kopplungsanwendung
*Gitterkopplungsanwendungen
*Hocheffiziente Kopplung von kleinen Modus-Spot-Laserchips
*Nicht dimmbare hocheffiziente Kopplung
*Beständig gegen Reflow-Löt-Anwendungen
*Hochleistungsanwendungen
| Artikel | Spezifikationen |
| Substratmaterial | Quarz, BF33 und andere |
| Faserabstand (um) | 127 oder 250 oder kundenspezifisch |
| Faserkern-Positionstoleranz (um) | ≤1,0 oder kundenspezifisch |
| Polierwinkel (°) | 0°~45° oder kundenspezifisch |
| Fasertyp | SM, PM |
| Anzahl der Kanäle | Bis zu 128CH oder kundenspezifisch |
| Betriebstemperatur(℃) | -5~70 |
Nufren/Coherent PM-Singlemodefaser Corining PM-Singlemodefaser
PM-S350-HP PM1550
PM-S405-XP PM980
PM630-HP PM1300
PM780-HP PM850
PM980-XP
PM1300-XP
PM1550-XP
PM2000D
