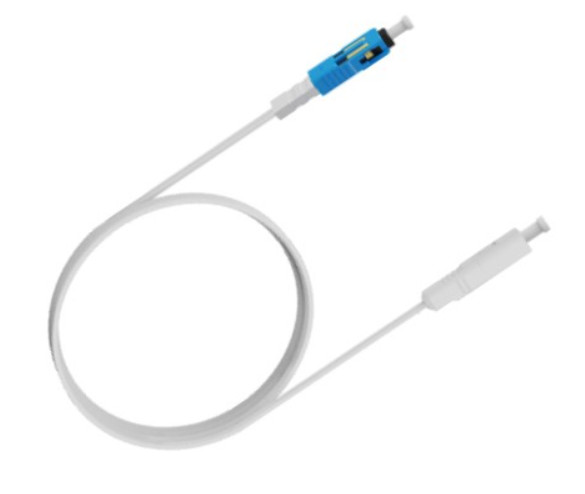

Innenfeldoptisches Hybridkabel (XC/UPC) aus Rückgratfaser
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Typ des Steckers | Innenfeldoptisches Hybridkabel (XC/UPC) | Fasern | G.657A2,1 Kern |
|---|---|---|---|
| Verlust der Einfügung | ≤ 0,50 dB | Rücklaufverlust | ≥ 45 DB |
| Kontaktschutz-Füllstoff | Optisches Silikonfett | Montagezeit | ≤ 1 min |
| Material | mit einer Breite von mehr als 20 mm, | Führungs-Abstand | 10,50±0,03 mm (Schlüsselgröße) |
Produkt-Beschreibung
Übersicht
Ein optisches Hybridkabel für den Innenbereich ist ein Hybridkabel mit integrierten Kupferdrahtleitungen für Glasfaser und Stromübertragung, das für die Kabelung von Leitungen im Innenbereich geeignet ist.Szenarien für die Glasfaserverbindung vor Ort und die Stromversorgung von Endgeräten.
Es eignet sich für die Verkabelung von Innenleitungen, Endgeräte für die Glasfaserverbindung vor Ort und Stromversorgungsszenarien und bietet Datenübertragung und Fernstromversorgungsfunktionen.
Merkmale und Vorteile
●Optische und elektrische Integration zur gleichzeitigen Bereitstellung von Datenübertragung und Fernstromversorgung
● Ähnliche Drähte können vor Ort verdrahtet, verschmolzen und beendet werden
●Fabrikfertigung oder Außeneinsatz eines XC/UPC-optoelektronischen Steckers
● Überlegene Biegefähigkeit und gute Flexibilität, leicht zu konstruieren.
Struktur
Anwendungen
Querschnitt eines hybriden optischen Kabels: Schlüsselgröße, Abstand zwischen den Kabeln 1,50 ± 0,03 mm
Spezifikationen
| Anlagenumgebung | Innenräume |
| Hafen | mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W |
| Betriebstemperatur | -10 °C bis +60 °C |
| Betriebsfeuchtigkeit | 0% ∼95% ((+40 °C) |
| Speichertemperatur | -15 °C bis +60 °C |
| Nennbetriebsspannung (Gleichspannung) | 48 bis 56 V |
| Nennbetriebsstrom (DC) | 0.25 A |
| Höchstlastentfernung | Wenn die Länge des Backbone-Hybridkabels aus Glasfaser 20 m beträgt, kann das Verzweigungshybridkabel aus Glasfaser maximal 80 m tragen. Wenn die Länge des Backbone-Faseroptik-Hybridkabels 2 m beträgt, kann das Verzweigungs-Faseroptik-Hybridkabel bis zu 150 m tragen. |
| Flammschutzgrad | UL94-VO |
Innenfeldoptisches Hybridkabel Dimensionsbeschreibung
| Fasern | Fasern | G.657A2,1 Kern |
| Optoelektronik | Material | mit einer Breite von mehr als 20 mm, |
| Bleiabstand | 10,50±0,03 mm (Schlüsselgröße) | |
| Außenmantel für Hybridfaserkabel | Material | Weiß: geringer Rauchgehalt, halogenfrei / unsichtbar: PVC |
| Kontur | 1.5 mm × 3,0 mm | |
| Längen der Verbindungen für hybride optische Kabel | 5/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 m/Unterstützung der Anpassung | |
Optische und mechanische Eigenschaften des Steckers
| Typ des Steckers | Doppelgeschaltete Verbindungselemente für optische Hybridkabel |
| Größe ((H×W×D) | 6.5 mm × 6 mm × 27 mm |
| Verlust der Einfügung | ≤ 0,50 dB |
| Rückkehrverlust | ≥ 50 dB |
| Zugfest | 50 N |
| Anzahl der Ein- und Entnahmen | 50 mal |
Anwendungen:
