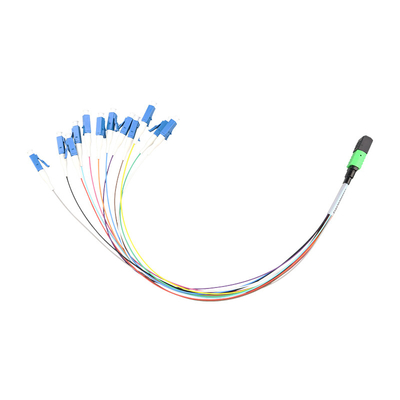

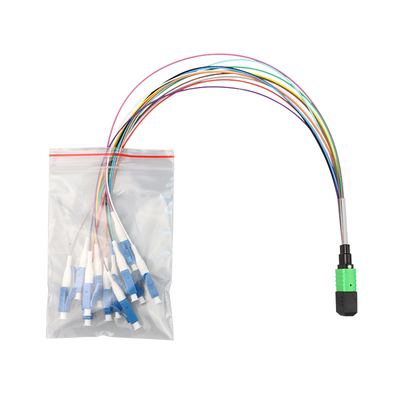

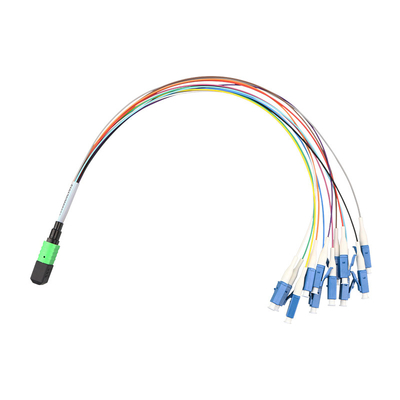

4 Kern 8 Kern Fanout-Pflasterkabel mit mtp/mpo-Anschluss
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Fasermodus | Ein- und Multimode-Modus | Einfügungsdämpfung (DB) | ≤0.70 (Standard) ≤0.35 (Auslese) |
|---|---|---|---|
| Rücklaufverlust (dB) | ≥ 60 Einzelmodus | Haltbarkeit (DB) | ≤0.2 (Anschluss mit 500mal) |
| Dehnfestigkeit (kgf) | 10 | Betriebstemperatur (°C) | -20 | +70 |
Produkt-Beschreibung
MPO-/MTP-Platchkabel mit vorab abgeschaltetem Ende
MTP/MPO Fiber Optic Patch Cable besteht aus einem Multi-Core Glasfaserkabel und einem entsprechenden 4/8/12/24-Core-Hochdichte-MPO/MTP-Anschluss.Die Faser unterstützt Einzel- und Multimode, die Einzelmodusfaser einschließlich G.652D / G.657A1 / G.657A2, die Multimodusfaser einschließlich OM1 / OM2 / OM3 / OM4 / OM5 oder biegsamen unempfindlichen Multimoduskabel.
Mit einer starken MPO/MTP-Produktentwicklung und Fertigungskapazität konnten wir Produkte liefern, die auf die Kundenanforderungen abgestimmt sind.
Eigenschaft:
•Maßgeschneiderte und sehr anpassungsfähig
•Optionelle unterschiedliche Faserkernen und Kabelstrukturen für unterschiedliche Installationsanforderungen
•PVC-, LSZH-, OFNR-, OFNP-Kabelwäsche erhältlich
•Verbesserte und vereinfachte Verkabelung, Verringerung des Kabelstands
•Alle Patchkabel sind zu 100% getestet, der Prüfbericht wird mit jedem Kabelbaugrupp geliefert
•Interferometer, Einsetzverlust, Rückkehrverlust und visuelle Endkontrolle; alle Messwerte werden elektronisch archiviert
Anwendung:
•Datenzentrum
•Baufasern im Haushalt
•Verwaltung von Glasfaserkabeln mit hoher Dichte
•40Gb/s oder 100Gb/s Anwendungen
Spezifikationen:
| MTP/MPO-Anschluss | ||
| Fasermodus | Einzelmodus | Multimode |
| Einfügungsverlust (dB) |
≤ 0,70 (Standard) ≤ 0,35 (Elite) |
≤ 0,70 (Standard) ≤ 0,35 (Elite) |
| Rücklaufverlust (dB) | ≥ 60 | ≥ 20 |
| Haltbarkeit (dB) | ≤0,2 (500 Mal die Paarung) | |
| Zugfestigkeit (kgf) | 10 | |
| Betriebstemperatur (°C) | -20 ~ +70 | |

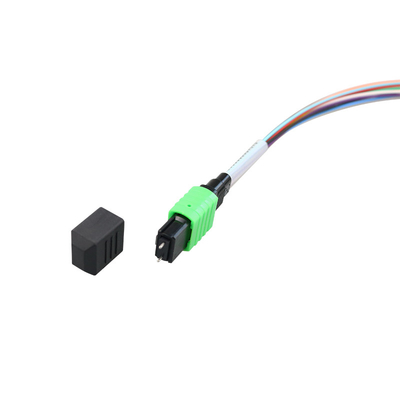

MTP/MPO-Anschluss-Geometrieparameter:
| Artikel 1 | X-Achse | Y-Achse | ||
| Min. | Maximal | Min. | Maximal | |
| Radius der Krümmung (mm) | 500 | - | 50 | - |
| Polierwinkel | - Ich habe keine Ahnung.2 | 0+0. Das ist alles.2 | - Ich bin 8-0.2 | Acht und null.2 |
| Fiberhöhe (nm) | 1000 ~ 3000 | |||
| Maximaler Fehler in der Faserhöhe (nm) | 600 | |||
| Fehler bei der Höhe der angrenzenden Faser (nm) | -300 ~ +300 | |||
| Durchschnittlicher Fehler bei der Faserhöhe (nm) | -300 ~ +300 | |||
| Zentrale Konkave (nm) | 300 | |||
Spezifikation der Faser:
| Art der Faser | Multimode | Einzelmodus | ||||
| OM1 | OM2 | OM3 | OM4 | G. Ich weiß.652 | G. Ich weiß.657 | |
| Kerndurchmesser (um) | 62.5/125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| Wellenlängen (nm) | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | 1310/1550 | 1310/1550 |
| Max. Dämpfung (dB/km) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.36/0.25 | 0.36/0.25 |
| Min. OFL-Bandbreite (MHz·km) | 200/500 | 500/500 | 1500/500 | 3500/500 | - | - |
| Min. Wirkliche Modalbandbreite (MHz·km) | - | 500 | 2000 | 4700 | - | - |
Patchkabelstruktur
Anmerkungen:
Fiberkern:2, 4, 8, 12, 24
Farbe der Kabelhülle:
Gelb SM-Faserkabel (OS1OS2)
Orange MM Glasfaserkabel 62.5/125 (0M1), 50/125 (OM2)
Aqua-Faserkabel 50/125 (OM3)
Fiberkabel mit einem Durchmesser von 50 mm
Stärker:Garne aus Aramid
Coder Beschichtungsfaser:(2 bis 24) xφ250μm farbige Faser, internationaler Standardfarbcode (YD/T 901-2001) und 12 Kreischromatographie
