Fiber Array für PLC Splitter und WDM-Anwendungen mit hoher Kosteneffizienz
Produktdetails
| Wellenlänge (NM) | 1310 oder 1550 1064 | Betriebsbandbreite (nm) | ±15 |
|---|---|---|---|
| Einfügungsverlust (DB) | ≤ 0,5 ((Typ 0,4) | PDL (DB) | ≤ 005 |
| Leistungsumfang (mW) | ≤ 300 | Wiederholbarkeit (dB) | ≤ ± 0.05 |
| Art der Faser (Größe, Material angeben) | 40/48/55, Quarz | N / A | 0,22 |
| Einfaserabdämpfung | ¥1 dB/m | Kanalertrag | ≥99 % |
Produkt-Beschreibung

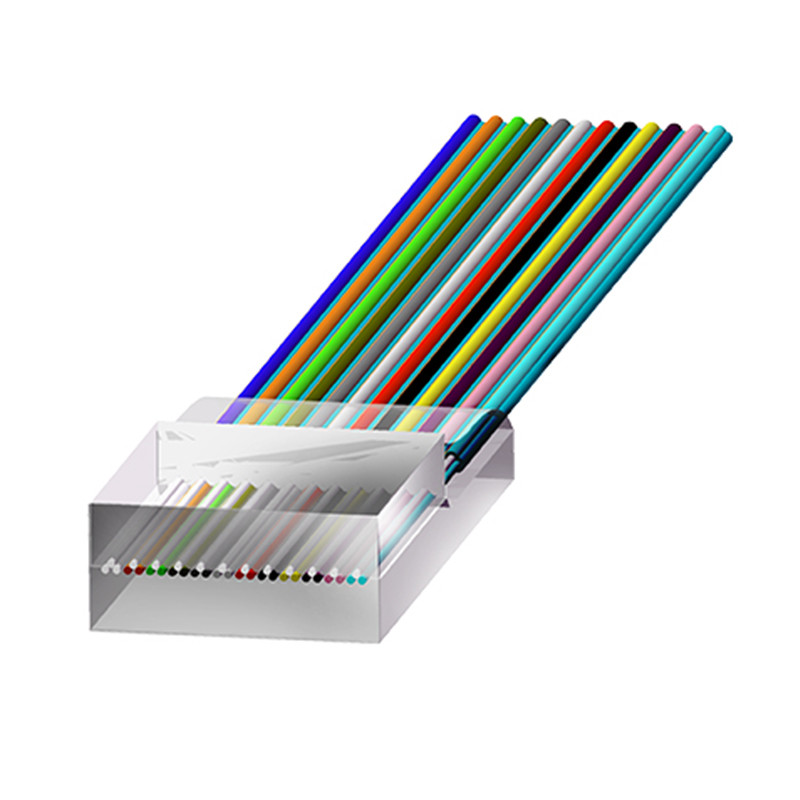

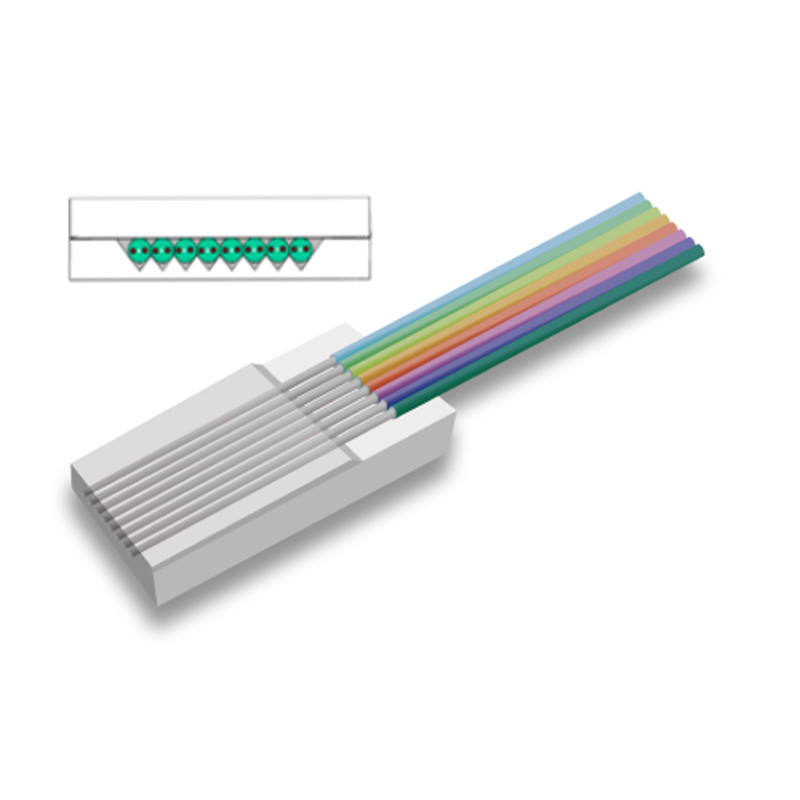

FA Glasfaser-Array 4 Kanal 8 Kanal
Mit extra präzise photoetched V-Grooves, die Faserkernen lokalisieren, und genau polierten Endflächen reduziert Fiber Array den Kopplungsverlust zwischen Splitterchip und Faser erheblich.Es spielt eine wichtige Rolle als Ausgangsstellen des PLC-Splitters
Eigenschaft:
Hochpräzise Kernschüsse.
Niedriger Einsatzverlust.
Hohe Stabilität und Zuverlässigkeit.
Präzisionswinkel.
Sehr kostengünstig.
Erfüllen der Zuverlässigkeitsanforderungen von Telicordia GR-1221.
Die harte Prüfung bestanden
Anwendung:
• PLC-Geräte (z. B. Splitter, WDM)
• AWG ((Arrayed Waveguide Gitter)
• Aktive / passive Array von Glasfasergeräten
• MEMS ((Mikro-elektromechanische Systeme) Geräte
Spezifikationen:
| Parameter | Einheit | Zwei Stufen Klasse P |
||||||
| Wellenlänge des Zentrums (λc) | m | 1550 | ||||||
| Typ. Spitzenisolation (von Port Nout nach Port Nin) | dB | 52 | ||||||
| Min. Isolierung (Port Nout bis Port Nin), λc ± 30 nm, 23 °C, alle Polarisierung | dB | 35 | ||||||
| Typ. Einsetzungsverlust (Port Nin bis Port Nout), λc, 23 °C, alle Polarisierung | dB | 0.6 | ||||||
| Maximaler Einsetzverlust (Port Nin bis Port Nout), λc ± 20 nm, alle Polarisierungen | dB | 0.9 | ||||||
| Min. Rückkehrverlust (Eingang/Ausgang) | dB | 55/55 | ||||||
| Richtbarkeit (Port Nin bis Port Min, N≠N), λc, 23 °C | dB | 55 | ||||||
| Min. Überspannung (Port Nin bis Port Mout, N≠M), λc, 23 °C | dB | 50 | ||||||
| Maximal polarisierungsabhängiger Verlust, λc, 23 °C | dB | 0.15 | ||||||
| Max. Polarisierungsmodus Dispersion | ps | 0.07 | ||||||
| Max. optische Leistung (kontinuierliche Welle) | mW | 300 | ||||||
| Art der Faser | SMF-28 | |||||||
| Max. Zuglast | N | 5 | ||||||
| Betriebstemperatur | °C | -5 bis +70 | ||||||
| Speichertemperatur | °C | -40 bis +85 | ||||||
