xProduktdetails
| Messbereich | 0-100% | Verringern Sie den Einsatzverlust | < 2,0 dB |
|---|---|---|---|
| Kalibrierte Wellenlängen | 1310/1490/1550/1625 nm | Stromquelle | Batterie |
| Speichertemperatur | -10-50°C | Fasermodell | 9/125um SM |
| Material | Kunststoff | Gewicht | 50 g |
| Betriebstemperatur | 0 bis 40 °C | Wellenlänge | 1260 bis 1650 nm |
| Anzeigetypen | Bildschirm | Optikstecker | FC/PC |
Produkt-Beschreibung

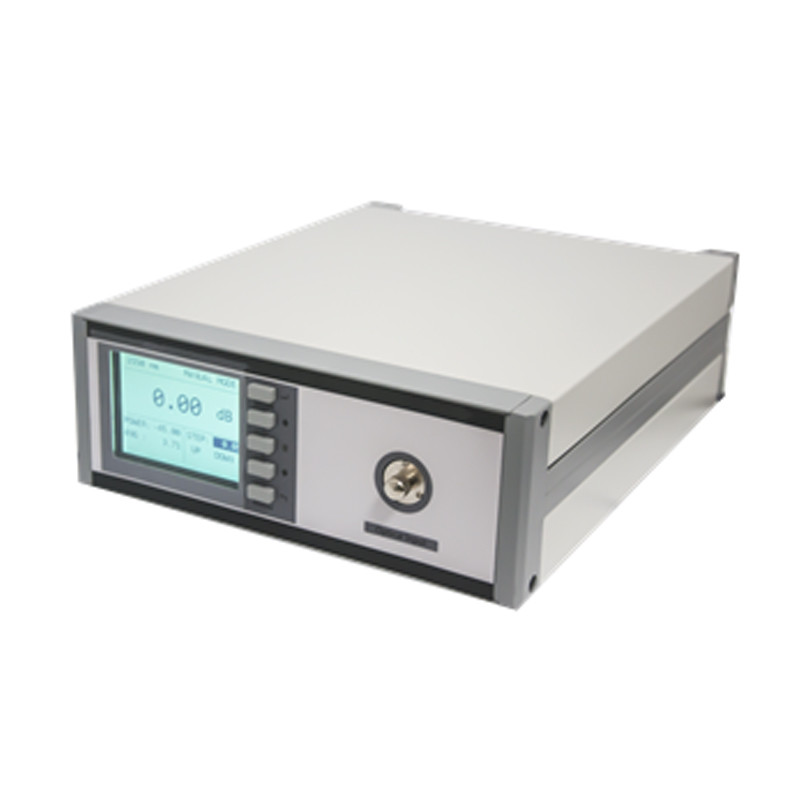

Auslöschungsverhältnis Tester
Die Benchtop-Einheit verwendet die Rotationspolarisationsmethode, um das Polarisierungsverhältnis (PER) von Polarisierungsfasern (PM) schnell und genau zu messen.die die Ausrichtung von PM-Fasern für verschiedene Anwendungen leicht optimiert, wie zum Beispiel die Herstellung von PM-Pigtails für Laserdioden, die Verbesserung der Kopplungswirksamkeit von linear polarisiertem Licht zu PM-Fasern, die Herstellung von Spleißungen für PM-Fasern und die Fusionsspleißung von PM-Fasern.

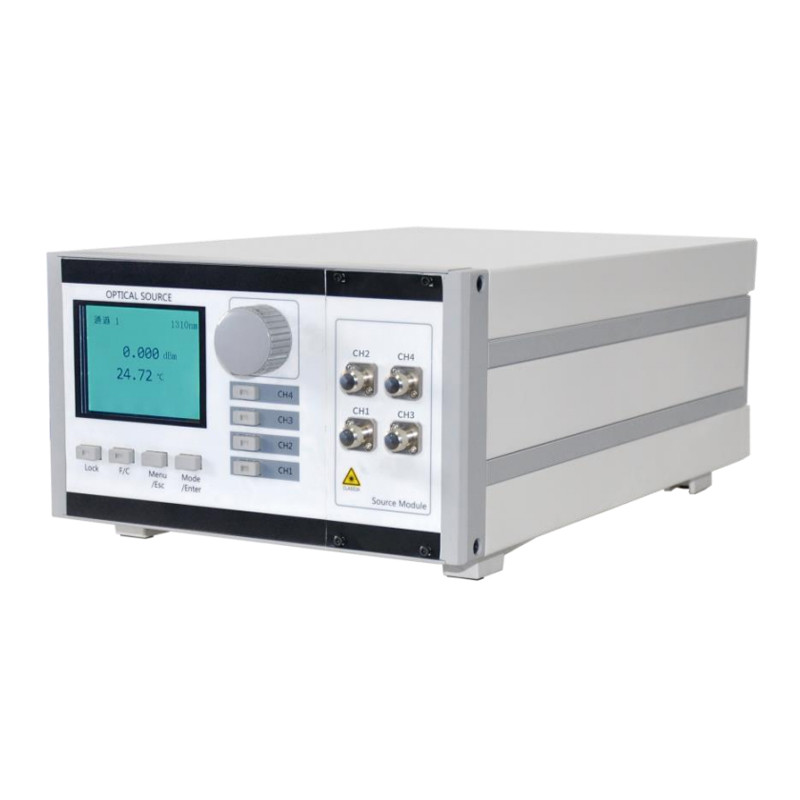

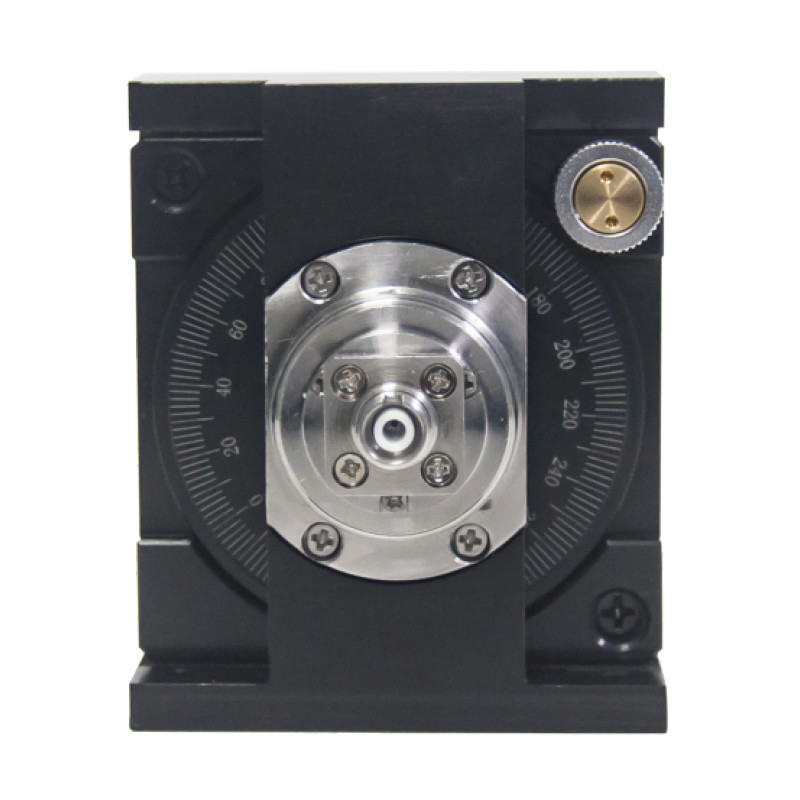

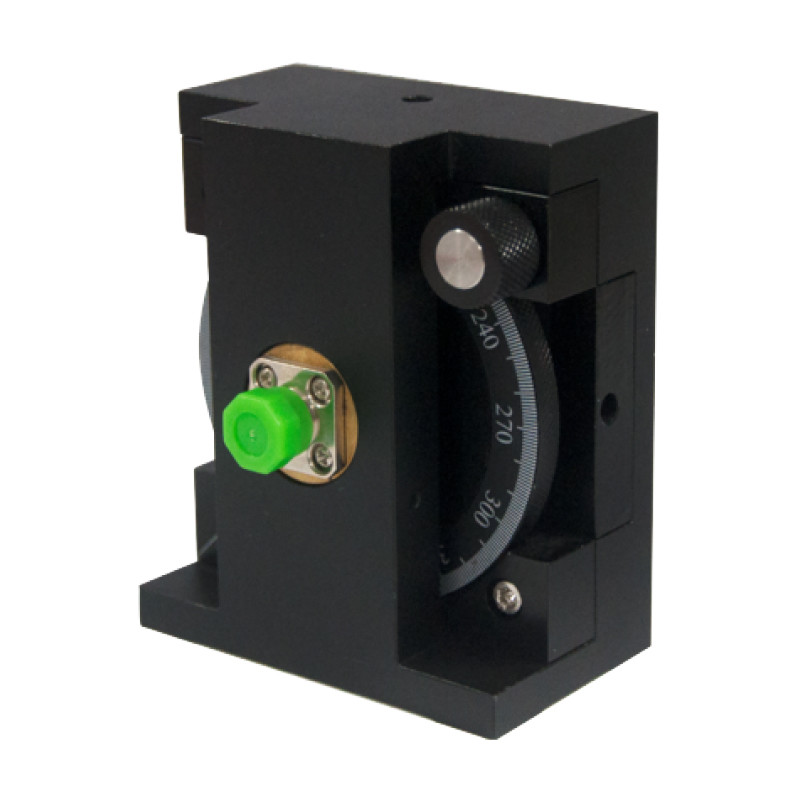

SLD- und ASE-Breitbandlichtquellen eignen sich besser für die Verwendung als Lichtquellen zur Ausrichtung von PM-Fasern.Also wird ein Polarisator vor dem Faserinput hinzugefügt, um linear polarisiertes Licht zu erzeugen.Es wird empfohlen, dass die Übertragungsachse des Polarisators senkrecht zur Unterplatte liegt.Wenn die Splice-Taste mit der langsamen Achse der PM-Faser ausgerichtet ist und die Splice-Taste in vertikaler Richtung ist, dann ist das Licht in der langsamen Achse der PM-Faser gekoppelt.
Eigenschaft:
Hohe Aussterbungsrate
Niedriger Einsatzverlust
Hohe Stabilität und Zuverlässigkeit
Niedriger Einsatzverlust
Hohe Stabilität und Zuverlässigkeit
Anwendung:
Faserlaser
Glasfaserverstärker
Glasfaser-Sensoren
Glasfaserkommunikation
Geräte
Glasfaserverstärker
Glasfaser-Sensoren
Glasfaserkommunikation
Geräte
Anwendungsbereich 1: Herstellung von Partikel-Pigtails für Laserdioden Die Kohärenz des Laserlichts muss hier berücksichtigt werden, da sie zu fehlerhaften Komponenten in den PER-Ergebnissen führen kann.Daher, zusätzlich zur Optimierung der aktuellen Aussterbungsrate,die Wirkung von pseudopolarisiertem Licht muss durch die Anwendung von Spannungen reduziert werden, um einen konservativen Wert von ERmin sowie die optimale Drehrichtung der PM-Faser zu bestimmen.

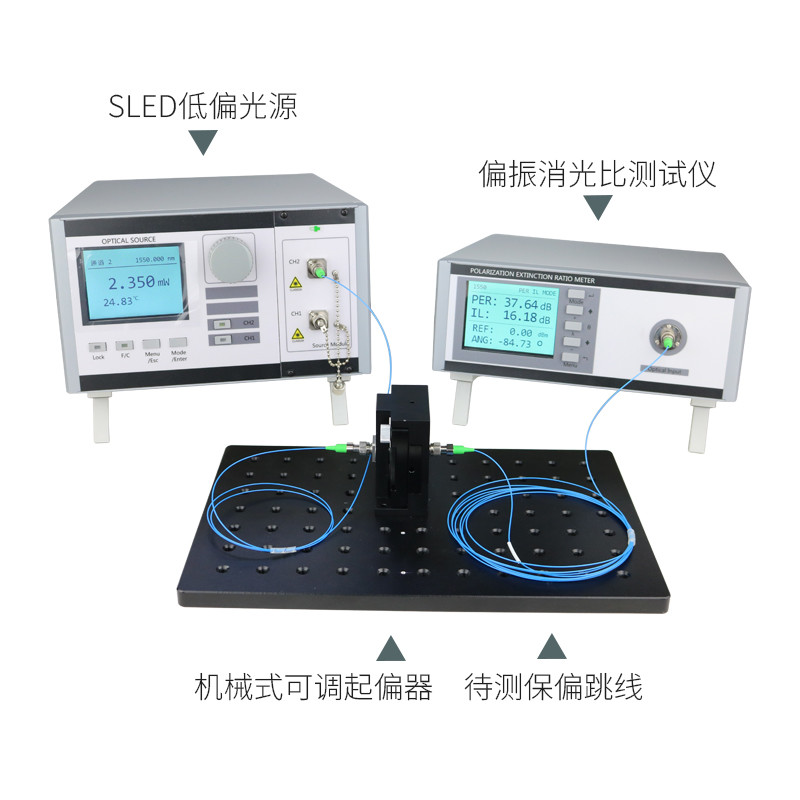

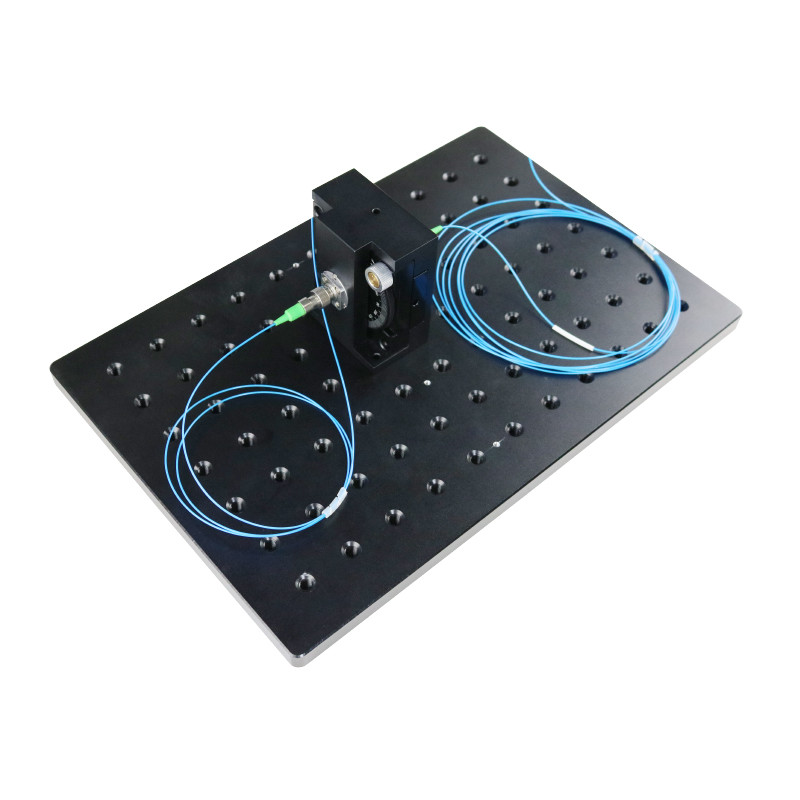

Anwendungsbereich 2: Ausrichtung von Linienpolarisiertem Licht und PM-Faser-Patch-Kabeln Die Verwendung einer SLD- oder ASE-Lichtquelle wird hier empfohlen, und das Ausrichtungsprozess ist wie folgt:Einfügen Sie den Ausgangsanschluss der PM-Faser in die Auslöschung Verhältnis Tester Faseradapter2. Verbinden Sie den Eingang des FiberBench mit einer SLD-Lichtquelle und den Eingangskonnektor der PM-Faser mit dem Ausgang des FiberBench.Die FiberBench ist mit einem Polarisator ausgestattet, aber die Kopplungsoptik hängt von der Lichtquelle ab, daher sind sie hier nicht aufgeführt.3- Zeigen Sie den tatsächlichen Notfallwert im Notfallmodus an.4. Drehen Sie die Faser, bis der maximale ER-Wert angezeigt wird.Ausrichtung von Linien polarisiertes Licht und PM-Faser-Patch-Kabel Es wird empfohlen, eine SLD- oder ASE-Lichtquelle für diese Anwendung zu verwenden. Das Ausrichtungsprozess ist wie folgt: 1. Stecken Sie den Ausgangsanschluss der PM-Faser in den Faseradapter des Auslöschverhältnistester und schalten Sie das Gerät ein.Verbinden Sie den Eingang des FiberBench mit der SLD-Lichtquelle, und den Eingangskonnektor der PM-Faser an den Ausgang des FiberBench anschließen.Also sind sie hier nicht aufgeführt..3- Zeigen Sie den tatsächlichen Notfallwert im Notfallmodus an.4. Drehen Sie die Faser, bis der maximale ER-Wert angezeigt wird.
