Mehrkanal-Glasfaser-Rotationsgewinde Glasfaser-Slipringe
Produktdetails
| Bandbreite | ± 50 nm | Wellenlänge | Die Kommission kann die Mitgliedstaaten auffordern, die in den Absätzen 1 und 2 der vorliegenden Ver |
|---|---|---|---|
| Einfügungsverlust (Raumtemperatur) | ≤ 4,0 dB | Einfügungsverlustschwankung | ≤ 2,0 dB |
| Renditeverlust | ≥ 40 dB (SM) | Krafthandling | ≤ 23 dBm |
| Zugfestigkeit | ≤ 12N | Rotationsgeschwindigkeit | 0 300 Rpm (höhere Drehzahlen können angepasst werden) |
Produkt-Beschreibung

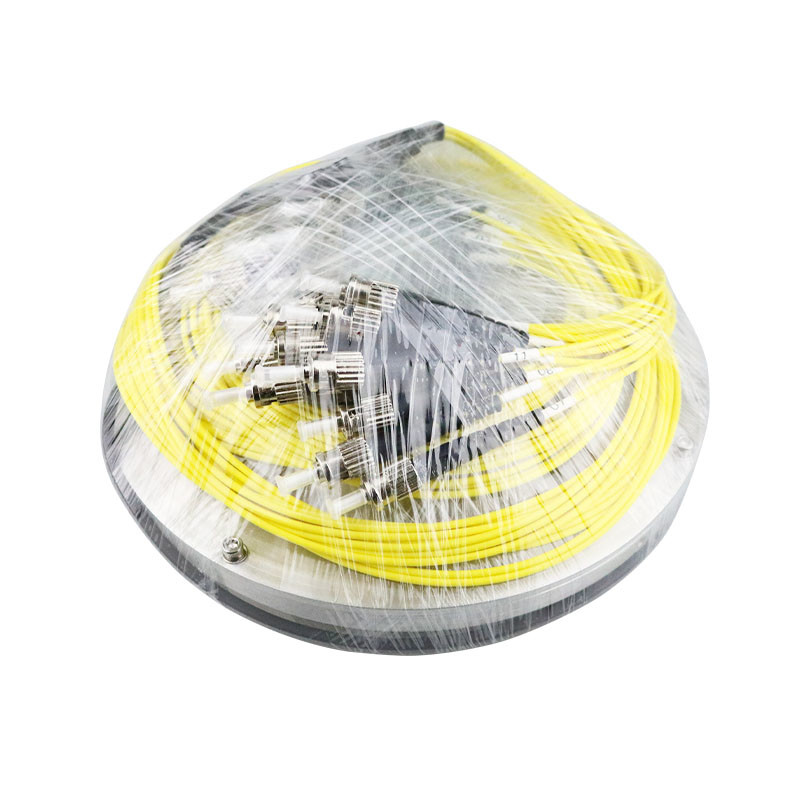

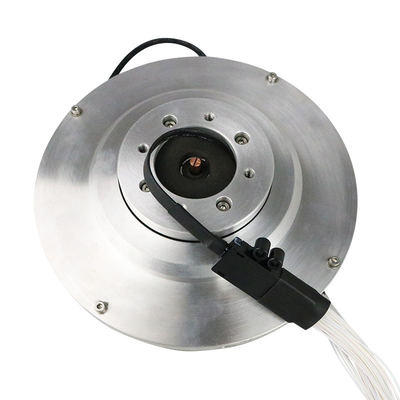

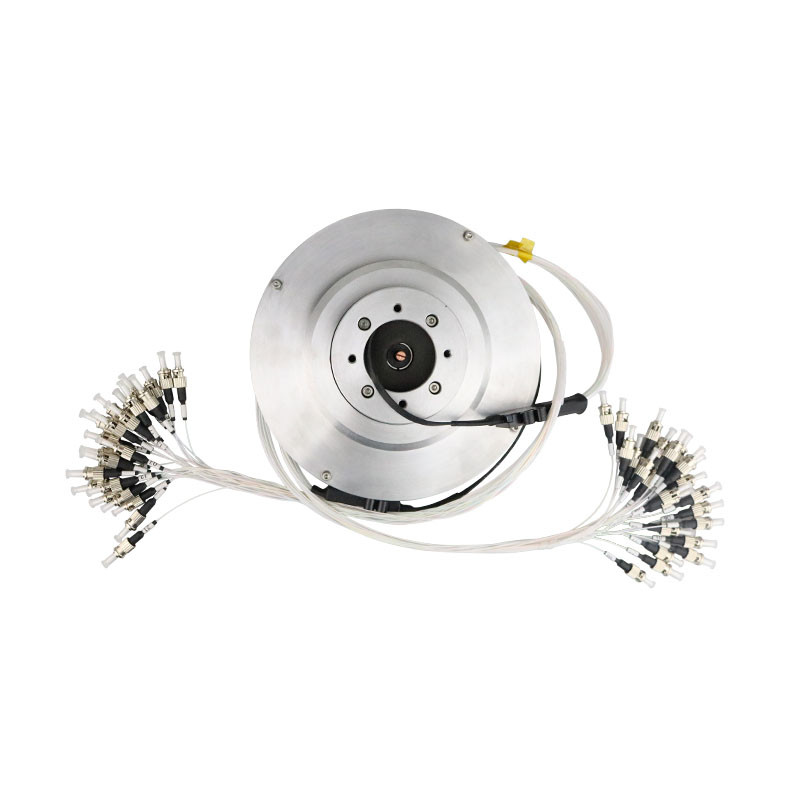

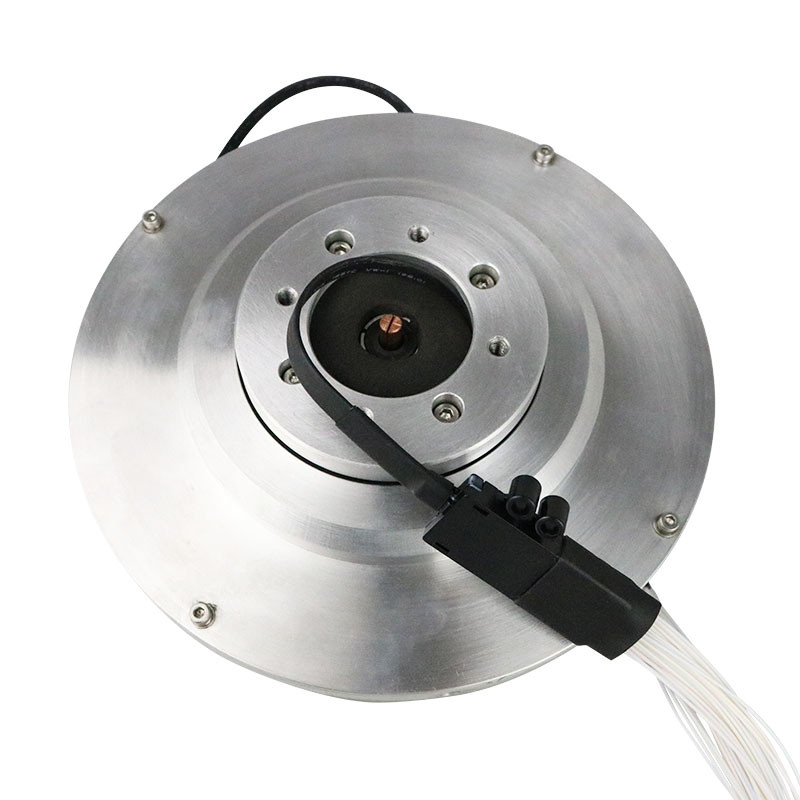

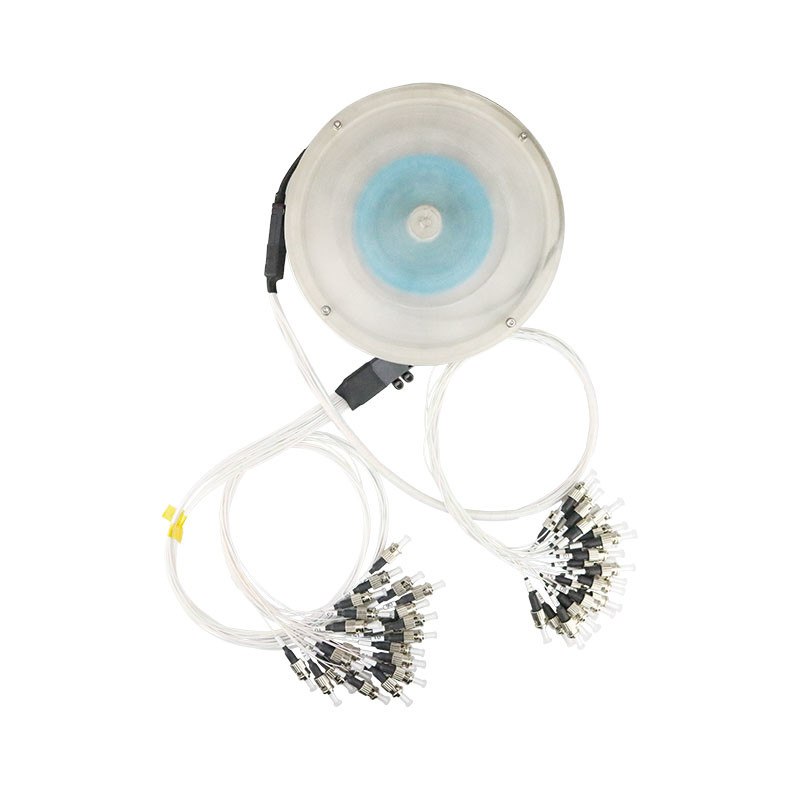

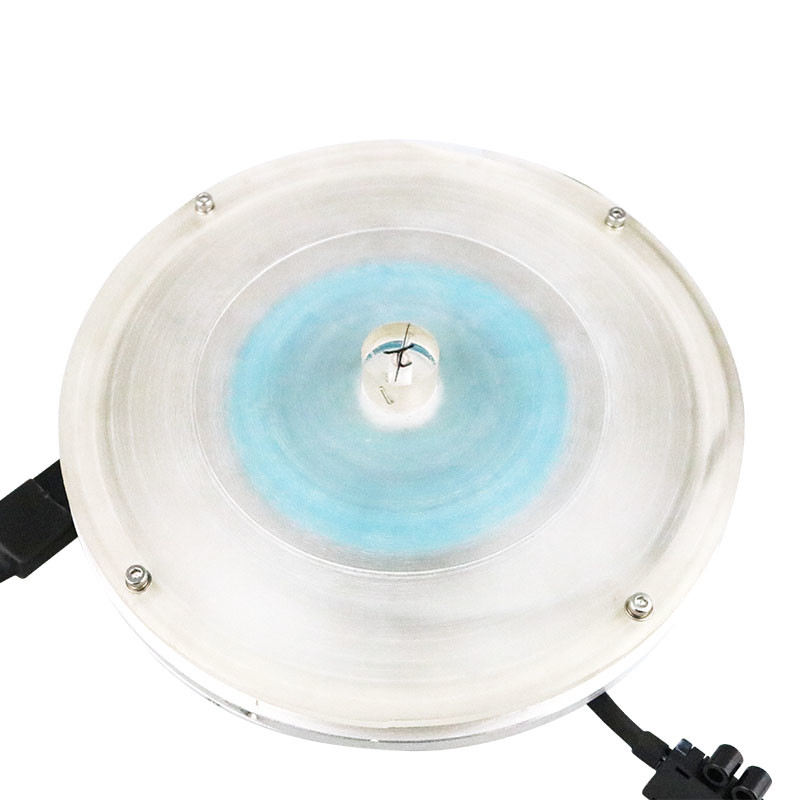

Mehrkanal-Faseroptik-Rotationsgelenk
Produkteinführung
Die FRM-Serie ist ein Kanalprodukt mit hoher Dichte, das mit Single-Mode-, Multi-Mode- oder Single-Multi-Mode-Hybridfasern konfiguriert werden kann.
Es gibt Produkte, die gegen Umwelteinflüsse wie Stoß, Vibrationen, hohe und niedrige Temperaturen beständig sind.
zwei erweiterte Modelle, FRMA und FRMB.
FRMA verfügt über einen Heckfaserausgang und wird häufig für 8 oder mehr Kanäle verwendet, wobei bis zu 31 Kanäle verfügbar sind.
FRMB verfügt über einen Flanschenanschluss ohne Heckfaser FRM-Serie Multi-Channel Fiber Optic Rotary Joint Ausgang und kann mit 2 bis 4 Kanälen konfiguriert werden
Haupttechnische Leistung
| Name des Indikators | Wert |
| Bandbreite | ±50 nm |
| Wellenlänge | Die Kommission kann die Mitgliedstaaten auffordern, die in den Absätzen 1 und 2 der vorliegenden Verordnung festgelegten Bedingungen zu erfüllen. |
| Einfügungsverlust (Zimmertemperatur) | ≤ 4,0 dB |
| Insertionsverlustschwankung | ≤ 2,0 dB |
| Rückkehrverlust | ≥ 40 dB (SM) |
| Leistungsmanagement | ≤ 23 dBm |
| Zugfestigkeit | ≤ 12N |
| Drehgeschwindigkeit | 0 ̊ 300 U/min (höhere Drehzahlen können angepasst werden) |
Geschätzte Lebensdauer |
> 100 Mio. Rotationen |
| Betriebstemperatur | -20°C bis 60°C (-40°C bis 85°C optional) |
| Speichertemperatur | -50°C bis 85°C |
| Gewicht (ohne Heckkabel und -anschluss) | 10,6 kg |
| Schwingungs- und Aufprallstandard | GJB150 Landmobile |
Schutzklasse |
IP54 ((IP65,IP67 nicht erwünscht) |
Die Daten werden in der Tabelle 1 aufgeführt.
Beispiel 1:Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen.".Beispiel 2:Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt sind.
1Modelltyp |
2Bauart der Faser |
③Betrieb Wellenlänge |
Schwanzfasern |
| A (Typ der Gabelplatte) B ((Fork Pin Typ) |
25/400 (spares Modell) 105/125 (dichtes multimodales Modell) 200/220 (dichtes multimodales Modell) 800/1000 (dichtes multimodales Modell) |
850 1064 1550 |
④Schwanzfaser:Länge 1,2 m,S (Kundenangebot)
⑤Packung:φ0,6mm,φ2mm,φ3mm,K=gepanzert
⑥Verbindungsart: FC,ST,SC,LC,N = kein Verbindungsmittel
⑦Endgesichtsart: PC (flat), APC (winklig)
|
