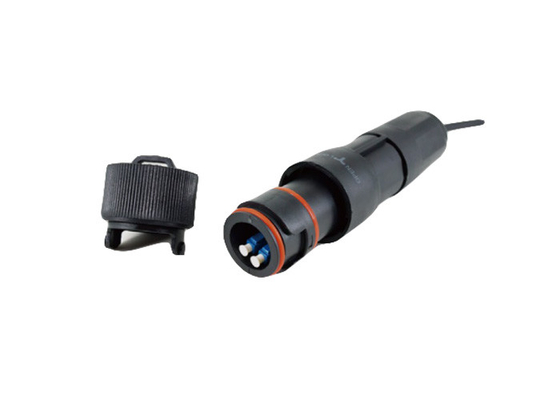

Schutz-Modul-Duplex LC FTTA KINGSIGNAL wasserdichte volle Lichtwellenleiter-Versammlung konform mit ERICSSON RRUs
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Faser-Art | Inspektion oder Millimeter | Verbindungsstück-Art | LC-LC (SC/FC/LC/ST) |
|---|---|---|---|
| Produktname | FTTA-Faser-Optikverbindungskabel, | Faseranzahl | Duplex |
| Qualitätskontrolle | 100% Test vor Verschiffen | Wirkliche Fabrik | Ja |
| Verbindungsstück | KINGSINAL | Länge | Besonders angefertigt |
| ANWENDUNG | RRU&BBU | Material | LSZH |
| Kabel-Größe | 4.8mm | ||
| Hervorheben | KINGSINAL-Lichtwellenleiter-Versammlung,RRU-Lichtwellenleiter-Versammlung,KINGSINAL-Lichtleiterkabelversammlung |
||
Produkt-Beschreibung
KINGSIGNAL imprägniern FPM-Duplex LC-Lichtwellenleiter-Versammlung
4G/5G Mobilfunkanlage - Faser zu den Lösungen der Antennen-(FTTA)
Konform mit ERICSSON RRUs
Beschreibung
Diese Lichtleiterkabelversammlung im Freien kann für die Verbindung des Hauptgeräts (MU) an die Radio Remote-Einheit (RRU) benutzt werden. Dieses Lichtleiterkabel kann als Starthilfekabel auf MU auch benutzt werden und RRU-seitig, wenn MU und RRU miteinander angeschlossen werden.
Eigenschaften
*Low Einfügungsdämpfung u. Verlust der hohen Rendite
*Connectors konform mit Telcordia GR-326, Iec 61754-20
*The verkabeln, 1301-TOL 405 9009 zu erfüllen
*Mechanical und Klimatests in Übereinstimmung mit Iec 60794 -1-2
*RoHS konform
Anwendungen
Vielseitigesim freien
Für Verbindung zwischen Verteilerkasten und RRH
Entwicklung in den Fernradiohauptzellturmanwendungen
Maßdiagramme
1.LC/UPC/FPM-LC/UPC-Duplexverbindungskabel
Struktur 2.Product
| Nein. | Bezeichnung | Beschreibung |
| 1 | Kabel |
Lichtleiterkabel im Freien, G657A2, Monomode-, Kern 2 mit 0,9 Millimeter der Faser, Od 4,8 Millimeter, schwarzes LSZH |
| 2 | Verbindungsstück | Lc-Duplex für Monomodefaser, blau |
| 3 | Haube | Rohr für LC-Verbindungsstück, Weiß |
| 4 | Schützend | Flexibles schützendes mit Stahlrohr, Od max.3.0 Millimeter |
| 5 | Identifizierendes Merkmal | Durch Hitze schrumpfbares Rohr, gelb |
| 6 | Identifizierendes Merkmal | Durch Hitze schrumpfbares Rohr, Weiß |
| 7 | Übergang | Durch Hitze schrumpfbares Rohr, Schwarzes, OD7.5±0.5 Millimeter, L=17mm |
| 8 | FPM | Volles Schutz-Modul |
| 9 | Aufkleber | Plastikaufkleber, wasserdicht |
| Faser A, 9/125/245μm, rotes, festes Rohr, Od 0,9 Millimeter | ||
| B | Faser B, 9/125/245μm, blaues, festes Rohr, Od 0,9 Millimeter |
Faser-Struktur
| Standards | IFU G.657 A2/IEC60793-2-50 B6_a2 |
| Manteldurchmesser | 125 ± 0,7 μm |
| Beschichtender Durchmesser (ungefärbt) | 245 ± 7 μm |
| Exzentrizitäts-Kern/Umhüllung | ≤ 0,5 μm |
| Exzentrizitäts-Umhüllung/Beschichtung | ≤ μm 12,0 |
| Umhüllungs-Nicht-Kreisförmigkeit | ≤ 1.0% |
| Beschichtende Nicht-Kreisförmigkeit | ≤ 6.0% |
Faser-Anforderungen
| Kabel-Grenzwellenlänge λcc | (Nanometer) | ≤ 1260 |
| Polarisations-Modus-Streuung | (ps/√km) | ≤ 0,2 |
| Nullstreuungs-Wellenlänge λo | (Nanometer) | 1300 - 1324 |
| Nullstreuungs-Steigung S0 am λo | (ps/nm2•Kilometer) | ≤ 0,092 |
| Verminderung typisch, (im Kabel) | 1310 / 1550 Nanometer (dB/km) | ≤ 0,35/≤ 0,21 |
| Verminderungs-Maximum, (im Kabel) | 1310 / 1550 Nanometer (dB/km) | ≤ 0,40/≤ 0,25 |
| Chromatische Streuung | 1310 / 1550 Nanometer (ps/nm•Kilometer) | ≤ 3,5/≤ 18,0 |
| Verbiegender Verlust | 1550 Nanometer, R = 7,5 Millimeter (DB, 1 Drehung) | ≤ 0,5 |
| 1550 Nanometer, R = 10 Millimeter (DB, 1 Drehung) | ≤ 0,1 | |
| 1550 Nanometer, R = 15 Millimeter (DB, Drehung 10) | ≤ 0,03 |
Kabel-Struktur
Kabel-Spezifikation
| Einzelteil | Parameter |
| Kabelart | GYFJZY-2B6 (4,8) |
| Feste Pufferfarbe | BlueRed |
| Festes Puffermaterial | PA12 |
| Fester Pufferdurchmesser (Millimeter) | 0.9±0.05mm |
| Faserart | 9/125 (G.657A2) OFS-Faser |
| Stärkemitglied | Aramid-Garne |
| Jackenfarbe | Schwarz |
| Jackenmaterial | LSZH |
| Kabeldurchmesser (Millimeter) | 4.8±0.2 |
| Kabelgewicht (kg/km) | 25 |
| Biegungsradius Min. (Millimeter) | 10D |
| Verminderung (DB /km) | ≤0.4at1310nm, ≤0.25at1550nm |
| Kurze Spannung (N) | 450 |
| Kurze Zerstampfung (N/100mm) | 3000 |
| Operationstemperatur (℃) | -40~80 |
Verbindungsstück-Anforderungen
| Größe | Lc-Duplex – LC-Duplex | |
| Farbe | Körper/Kappe/Haube | Blaues/blaues /White |
| Polnisch | UPC | |
| Länge begrenzt | Lc-Duplex | Maximum 43 Millimeter (Verbindungsstück-Stirnfläche zum Haubenende) |
| Einfügungsdämpfung | Beziehen Sie/gelegentlich | ≤0.30 /0.50 DB, Methode B Iecs 61300-3-4 |
| Rückflussdämpfung | ≥ 50 DB, Methode 1 Iecs 61300-3-6 oder Äquivalent | |
| Stirnfläche-Geometrie | Radius | 7 - 25 Millimeter, Iec 61300-3-16 |
| Gipfel-Ausgleich | < 50=""> | |
| Faser-Vorwölbung | ≤ 50 Nanometer, Iec 61300-3-23 | |
| Faser-Zurücknahme | ≤ 50 Nanometer, Iec 61300-3-23 |
Mechanische Spezifikationen
| Einzelteil | Prüfnorm | Grenzwert | Testergebnis |
| Dehnfestigkeit | IEC 60794-1-2 E1A | ≥ 300 N (Zeitdauer) | Durchlauf |
| Installations-Test | 1/102 64-COH 109 2099 | Verweilzeit: 24h | Durchlauf |
| Zerstampfungs-Widerstand |
IEC 60794-1-2 E3 ≥500mm, 60s, 3mal |
3000 N (100mm Platte) 4000 N (25mm Stahldorn) |
Kein Schaden der Hülle kein Schaden der Hülle |
| Biegungsradius | IEC 60794-1-2 E11A |
≥20mm (Kabel) ≥10mm (lockern Sie heraus) auf |
Durchlauf Durchlauf |
| Ziehen |
Iec 61300-2-4 0,5 Meter vom Verbindungsstück |
Ende A≥100N (gerade), 120s ≥50N (rechtwinklig), 120s Ende B≥50N (gerade), 120s |
Einfügungsdämpfungs-Veränderung ≤ 0,2 DB Endwert ≥ 50 DB IP65 |
| Drehung |
Iec 61300-2-5 0,5 Meter vom Verbindungsstück |
≥ 15N (gerade), 25 Zyklen ± 180° |
Einfügungsdämpfungs-Veränderung ≤ 0,2 DB Endwert ≥ 50 DB |
| Kompressions-Kraft (Zwinge) | Iec 61300-3-22 | 5 - 8 N | Durchlauf |
| Temp. Radfahren |
Iec 61300-2-22 Kabel umwickelte lose, Durchmesser ≥ 600mm (500m) Durchmesser ≥ 300mm (3m) |
-40°C zu +75°C Verweilzeit: 6h (500m) Verweilzeit: 1.5h (3m) 12 Zyklen |
Einfügungsdämpfungs-Veränderung Während ≤ 0,5 DBs nach ≤ 0,4 DB Endwert ≥ 50 DB |
Umwelt-Spezifikationen
| Betriebstemperatur | -40°C zu +75°C |
| Installations-Temperatur | -15°C zu +60°C |
| Lagertemperatur | -40°C zu +75°C |
| Wasser-Durchdringen | Durchlauf, Iec 60794-1-2 F5B |
| Vertikale Flammen-Verbreitung | Durchlauf, Iec 60332-3-24 |
| Verbindungsstücke flammen | UL 94 V-0 |
| UV-Beständigkeit | Durchlauf, ISO 4892-3 |
Kabellänge und Toleranzen
|
Längen-und Toleranz-Anforderungen |
|
|
Länge (M) |
Toleranz (Millimeter) |
|
L≤ 5 |
±50 |
|
5 < L ≤ 50 |
± 1% |
|
L>50 |
± 1000 |
Verbotene und eingeschränkte Substanzen
RoHS 2002/95/EC konform
Paket-Beispiel
Auftrags-Informationen
Verbindungsstück-Ende A/Wasser-u. Staub-Beweis-Verbindungsstück-Ende B,
Kabel-Jacke, Kabel-Durchmesser, Faseranzahl, Faser-Art, Kabellänge
Beispiel:
LC/UPC/FPM-LC/UPC,
Schwarzes LSZH, 4.8mm, Duplex, G.657A2, 35 Meter
